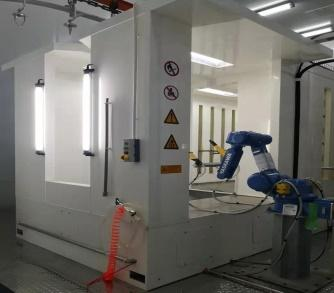

Eto Iyipada Awọ Yiyara To ti ni ilọsiwaju pẹlu Itọpa Aifọwọyi Imudara ati Imọ-ẹrọ ṣiṣan Afẹfẹ giga
Awọn lulú ti wa ni kikun fluidized ni powder apoti ti awọn lulú ipese garawa, ati awọn
lulú ti wa ni gbigbe nipasẹ awọn powder fifa nipasẹ awọn powder tube si awọn sokiri ibon. Awọn lulú ti wa ni agbara nipasẹ awọn corona agbegbe ti awọn sokiri ibon elekiturodu ati adsorbed si awọn dada ti awọn grounding workpiece. Lẹhin ti àlẹmọ air ṣe awọn sokiri ti abẹnu odi titẹ, ati awọn opin ti awọn adsorption lulú pẹlu awọn airflow, awọn akojọpọ odi dan pipe, afamora si awọn ńlá cyclone Iyapa, patikulu ni o wa eru lulú, pẹlu awọn yiyi air centrifugal agbara pẹlú awọn cyclone silinda odi, awọn powder sieve to conical lulú garawa, lẹẹkansi nipasẹ awọn extrusion àtọwọdá imularada ẹrọ si awọn lulú garawa recyc. Awọn lulú pẹlu ina patikulu óę nipasẹ awọn Atẹle paipu pẹlu awọn isediwon bugbamu. Awọn lulú ti wa ni patapata filtered nipasẹ awọn àlẹmọ ano. Itumọ ti ni Rotari apakan polusi nfẹ lati inu ati ita awọn àlẹmọ ano lati lu lulú isubu si awọn egbin lulú garawa, ki o si pa ara rẹ mọ, bojuto munadoko fentilesonu agbara.
| Lulú orisi | Oye fun ohun Organic lulú ti a bo |
| Idaduro pq iyara | Ni ibamu si onibara aini |
| Iru gbigbe | Underslung conveyer |
| Yiyi nkan iṣẹ fun iṣẹju kan | Ko ni |
| Iwọn otutu iṣẹ-ṣiṣe | <35℃ |
| Awọn ibeere ayika iṣẹ | Ọriniinitutu ojulumo <75%, ati iwọn otutu agbegbe: <40℃ |
| Apapọ ti a bo sisanra | Ni ibamu si onibara aini |
| Lati wa ni ti a bo pẹlu workpieces | - |
| Atunlo lulú | 10 eya |
| Nọmba ti powder awọ eya | 10 eya |
| "Ipo aifọwọyi (pẹlu iho ti o wa titi) ni ẹgbẹ kọọkan" | Marun |
| Iyara ti ṣiṣan afẹfẹ nitosi | <0.1 m/s |
| "Encore LT Afowoyi iṣẹ Sokiri ibon ni ẹẹkan lori oṣuwọn lulú kan" | 70% (Aksu polyester thermosetting lulú ti a bo ni idanwo alapin lori ọkọ) |
| Afowoyi ṣiṣẹ tabili | 2 Afowoyi sokiri ojula |
| Standard ipese agbara | Eto okun waya marun-mẹta, 380 V, 50 Hz, Iwọn iyipada foliteji ti +/- 10% |
| "Afẹfẹ fisinuirindigbindigbin ti o kere julọ ni a lo fun iwọn" | 5.56 square mita / min * 2 |
| Afẹfẹ fisinuirindigbindigbin ti o pọju ti lo fun odiwon | 6.03 m³ / min * 2 |
| Iwọn titẹ sii ti o pọju | 8 igi (8.0 Mpa) |
| Iwọn titẹ sii ti o kere ju | 6 igi (0.6 Mpa) |
| Afẹfẹ fisinuirindigbindigbin ni akoonu epo, opoiye omi ati awọn patikulu | Ojuami ìri titẹ -20 ℃ tabi akoonu omi 1.3g / m³, akoonu epo 0.01 ppm, pẹlu eruku iye 0.01 μm |
| Awọn ohun elo spraying lulú ti wa ni ilẹ | "Lo iwọn ila opin 3-5 32 mm tube galvanized, ipari ti o to 3000 mm, ti a fa sinu ilẹ si ilẹ." |
| O pọju ina agbara | 60,0 KW |
| Pakà / ọfin | "A. Agbara gbigbe oju: 5 tons / square mita; B. A nilo fifẹ fun gbogbo 1,000 mm ni ipari, aṣiṣe giga ati kekere ni ibiti <1.5 mm." |
| Oṣuwọn Iyapa Cyclone | 97% (kere ju 3% ti iwọn patiku lulú ni isalẹ 10 um) |

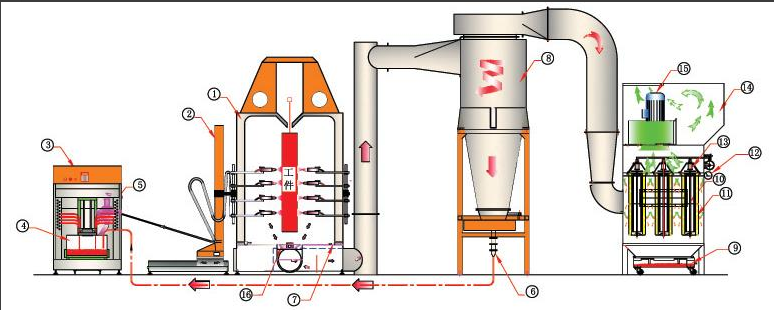

| Iyaworan Ifilelẹ ohun elo ati aworan sisan aworan iṣẹ | Wo awọn iyaworan fun awọn alaye |
| Miiran | Ko ni |
Awọn ẹya:
Imudara ati iyipada awọ iyara;
Lemọlemọfún aifọwọyi aifọwọyi ti isalẹ ti iyẹwu sokiri;
Ipilẹ iyẹwu sokiri ṣepọ opo gigun ti epo ipamọ gaasi;
Lakoko ilana mimọ, ko si iwulo lati wọ inu inu iyẹwu sokiri;
Isọdi isalẹ ti apakan, iṣelọpọ meji ti iṣakoso nipasẹ solenoid àtọwọdá;
Eefi fọọmu: alapin bottomed air ọbẹ lesese, aringbungbun isale eefi, igbẹhin eefi yara ni ọwọ titunṣe Syeed;
Eto mimọ afẹfẹ aifọwọyi ti o dinku lulú ninu ṣiṣan ilana ati mu ṣiṣe eto ṣiṣẹ;
Isopọ ti o wa laarin ẹyọ afẹfẹ iyipo ẹyọkan ti a ti rii daju ati opo gigun ti yara fifa lulú, bakanna bi eefin eefin pẹlu ẹnu-ọna mimọ, dinku eewu ti idoti lulú;
Ọbẹ afẹfẹ le ṣe ina aṣọ-ikele ti o tẹsiwaju bi ṣiṣan afẹfẹ pẹlu iwọn kekere ti afẹfẹ fisinuirindigbindigbin, eyiti o ni kikankikan afẹfẹ giga, ifowopamọ agbara, ati ṣiṣe ti o ga julọ;
Eto pinpin afẹfẹ eefin ni deede n pin iyara afẹfẹ ni gbogbo ọna eefin eefin isalẹ, eyiti o jẹ anfani fun mimu iwọn imularada ti lulú overspray ati idinku ikojọpọ ti lulú lori awo isalẹ;
Ọbẹ afẹfẹ ti o sọ di mimọ le ṣe fifun pulse ẹhin, fifun iyẹfun ti a kojọpọ ni isalẹ ti yara fifun lulú si arin atunlo aarin fun atunlo, lati le ṣaṣeyọri iṣamulo lulú ti o pọju ati akoko iyipada awọ ti o kere ju;
Ọbẹ afẹfẹ lo ilana ti ipa Coanda, ni lilo afẹfẹ fisinuirindigbindigbin lati ṣe ina ṣiṣan afẹfẹ nipasẹ iyẹwu afẹfẹ ti a ṣe apẹrẹ pataki, ati pe o le yi awọn akoko 20-30 iye ti afẹfẹ ibaramu, ni fifipamọ lilo afẹfẹ fisinuirindigbindigbin.
| Orukọ nkan | Awọn alaye Nkan | Awoṣe | Apejuwe | Opoiye | Ẹyọ |
| Sokiri ibon ti ngbe eto | Elevator | YW2000 Digital Reciprocating Machine | (Reciprocating) Ẹrọ gbigbe pẹlu agbara fifuye ti 50kg; (Amuṣiṣẹpọ igbanu) ọna, iṣẹ atunṣe, iduroṣinṣin ati ti o tọ | 2 | Ṣeto |
| Awọn ọna iyipada awọ ati lulú ipese aarin eto | Awọ iyipada fun lulú aarin | Ile-iṣẹ Ipese Powder ti ko ni eruku | Ti ni ipese pẹlu 120kg lulú hopper, ti o ni ipese pẹlu olomi ṣiṣan ti o ga, lati pese lulú ti o peye fun ibon sokiri, ati fi sori ẹrọ awọn ifasoke ifunni lulú 12 | 1 | Nkan |
| Iboju lulú | Ibusun Fluidized Gbigbọn ti o munadoko | Ibusun omi gbigbọn olominira, iwọn ila opin 500mm, apapo 100 apapo. | 1 | Ṣeto | |
| Sokiri lulú yara | Pink yara ọkọ ati ẹgbẹ ọkọ | Engineering Plastic Powder Wall Panels | Awọn panẹli ogiri lulú ati oke ti wa ni welded nipasẹ 6mm ati 12mm awọn pilasitik imọ-ẹrọ ti a ṣe wọle, ati isalẹ ti wa ni welded nipasẹ awọn pilasitik ẹrọ 10mm, eyiti o tọ. | 1 | Ṣeto |
| Eto imularada | Awọn ohun elo Cyclone | Primary Tobi Air separator | Awọn ti o tobi air Iyapa eruku imularada eto adopts awọn opo ti centrifugal Iyapa. Awọn lulú ninu agọ ti wa ni pada nipasẹ awọn air fifa si awọn ti o tobi air separator, eyi ti laifọwọyi ya awọn ultrafine lulú ninu awọn lulú ati air adalu. Oṣuwọn Iyapa ti oluyapa afẹfẹ nla jẹ ≥97%. | 1 | Ṣeto |
| Atẹle post ase eto | Membrane Filter Ano | Ẹya àlẹmọ awo ilu Dongli ni apẹrẹ imotuntun ati iṣẹ ṣiṣe ti o dara julọ, eyiti o le mu agbegbe isọdi ti o munadoko pọ si, mu agbara mimọ-ara ati dinku resistance eto. A lo eroja àlẹmọ gẹgẹbi paati bọtini ti imularada lulú ati ẹrọ isọ. | 24 | Ṣeto | |
| Agbara-ṣiṣe Agbara-Fifipamọ Fan, South Ventilator, South Fan | 30.0KVA mọto ati gusu onifẹfẹ afẹfẹ afẹfẹ (iwọn afamora afẹfẹ 20000Nm³/h). | 1 | Ṣeto | ||
| Atẹle Post-Filtration System Powder Gbigba ojò Ara | Ara ojò yii ni a lo fun imularada lulú, rọrun lati sọ di mimọ. Isalẹ ni apoti ikojọpọ eruku idọti gbigbe, ati oke ti ara ojò ni iyipada agbara akọkọ ti iṣakoso fun ṣiṣi ati pipade ti ipese agbara akọkọ. | 1 | Ṣeto | ||
| Itanna eto | Central Iṣakoso spraying eto ti awọn lulú yara | Agbeko-agesin inaro PLC | Ṣakoso šiši ati pipade ti ipese agbara akọkọ, ṣakoso ibẹrẹ ati iduro ti agọ sokiri, ṣakoso ẹrọ fifọ ibon, ṣakoso ẹrọ gbigbe, bbl Gbogbo awọn iṣẹ ti ẹrọ naa le pari nipasẹ iboju ifọwọkan. | 1 | Ṣeto |
| Imọlẹ yara lulú | 600LU | Imọlẹ 600LU, eruku eruku, awọn ẹgbẹ 6 ninu agọ, awọn ẹgbẹ 2 ni ẹgbẹ ṣiṣi ọwọ. | 6 | Ẹgbẹ | |
| Mojuto awọn ẹya ara atilẹyin ọja | Booth abẹnu Standard iṣeto ni | Gbogbo eto agọ jẹ iṣeduro fun ọdun kan (laisi awọn ẹya wọ). | 1 | Ipele |
| Orukọ nkan | Brand | Ipo |
| Programmerable kannaa Adarí | Siemens (Germany) | S7-200 |
| Eniyan-Machine Interface | Siemens (Germany) | KTP 600DP |
| Yipada kamẹra | Moeller (Germany) | P3-100 |
| Circuit fifọ | Schneider (Faranse) | C120H, OSMC32 |
| Olubasọrọ AC | Schneider (Faranse) | LC-D, LC-E |
| Awọn bọtini ati Awọn Imọlẹ Atọka | Schneider (Faranse) | ZB2, XB2 |
| Gbona Yii | Schneider (Faranse) | LRD, LRE |
| Photoelectric kooduopo | Omron (Japan) | E6B2-CWZ6C |
| Awo omi ito | Tokyo (Japan) | garawa ito |
| Ifilelẹ Yipada | NAIS (Japan) | AZ7311 |
| Yipada isunmọtosi | ARUN (Germany) | IME12-04NNSZW2S |
| Solenoid àtọwọdá | AIRTAC (Taiwan) | Sokiri Booth Cleaning Air ọbẹ |
| Gbigbe Digital Inverter | Mitsubishi (Japan) | FR-D700 |
| Igbesoke Gearbox | TRANSTECNO (Italy) | Gbigbe Igbega |
| Gbigbe Motor | Siemens (Germany) | Siemens (Germany) |
| PTFE Nano-Ti a bo Membrane Filter Element | Toray (Japan) | Àlẹmọ |
| eefi Fan | Fanfang Fan | Àlẹmọ |
| Sandwich PP Engineering Plastic Plate | Helmer Tuntun tabi Klinger (Germany) | Sokiri Booth |
| Bed Fluidized gbigbọn | Tuzhong | Iboju Apapo 80 Wa |
| Orukọ nkan | Apejuwe | Opoiye | Ẹyọ | Aworan | |
| Sokiri ibon gbe eto | elevator ti o ni atunṣe | Fi sori ẹrọ awọn iyipada aabo iye oke ati isalẹ ni giga kanna bi ṣiṣi agọ sokiri lati ṣe idiwọ agba ibon lori elevator lati kọlu awọn egbegbe oke ati isalẹ ti ṣiṣi agọ sokiri; Iṣeto iṣẹ ati ipo iṣẹ le jẹ abojuto oni-nọmba ati ṣeto data nipasẹ SIEMENS Kannada ẹrọ-ẹrọ eniyan; Ni wiwo ẹrọ eniyan Kannada le ṣe ijabọ awọn ipo aṣiṣe, pese itọnisọna itọju, ati iṣiro akoko ṣiṣe, ati bẹbẹ lọ | 2 | PCS |  |

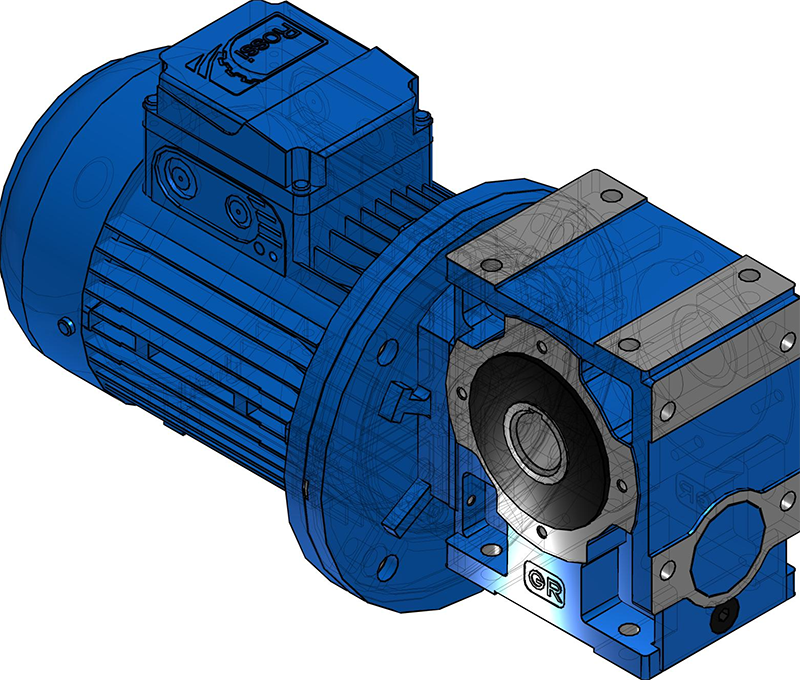

| Apoti jia ti a ko wọle lati Ilu Italia | Tunto Siemens AC Motors; Apoti gear gear ọfẹ ti igbesi aye, ko si iwulo fun epo, ti o tọ ati pipẹ; Iwọn foliteji ati agbara: AC 220V, 750/1500 W; Iyara atunṣe: awọn akoko 0-48 / iṣẹju, adijositabulu nigbagbogbo | 2 | PCS | ||
| Akowọle igbanu amuṣiṣẹpọ | Amuṣiṣẹpọ igbanu gbigbe solves awọn farasin ewu ti pq derailment; Išišẹ ti o rọ ati agbara; Ọfẹ itọju igbesi aye. | 2 | SET | ||
| Awọn ẹya ara ẹrọ | Gbigba apoti gear Italian TRANSTECNO ti o ga julọ ni ile-iṣẹ naa, o jẹ itọju ọfẹ, ti o tọ, ati pe o wa pẹlu atilẹyin ọja ọdun kan; Ilana iṣelọpọ ti pari patapata nipasẹ awọn imuduro ati awọn jigs, ni idaniloju iṣedede fifi sori ẹrọ ti aipe ati agbara; Ti a ṣe ni ibamu si awọn iwulo alabara lati rii daju ṣiṣe ti o pọju ni lilo alabara. | ||||

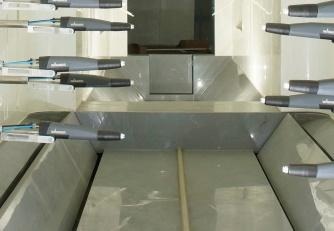

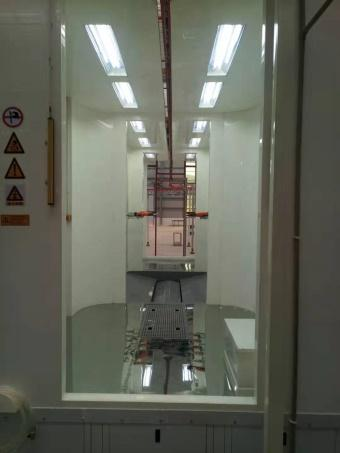

| Powder sokiri yara | Sokiri Booth Top ati Ẹgbẹ Panels | PP "Polypropylene" Ṣiṣu sokiri Booth Wall Panels | O ti wa ni a mẹta-Layer ina- ṣiṣu be sokiri agọ ikarahun, eyi ti o le repel gba agbara lulú, ki diẹ agbara lulú le accumulate lori workpiece lati se aseyori awọn ti o dara ju gbóògì iwe. | 1 | Ṣeto | |
| Sokiri Booth šiši ati ilekun | Sokiri Booth šiši ati ilekun | Iwọn naa da lori iwe iṣelọpọ ti o dara julọ. | 1 | Ṣeto |  | |
| Sokiri Booth Isalẹ | Engineering Plastic Lining Board Structural sokiri Booth Isalẹ | Isalẹ agọ fun sokiri jẹ ohun elo ṣiṣu ẹrọ imọ-ẹrọ PP, pẹlu resistance ibere ti o dara ati ipa anti-aimi; o ni apẹrẹ yiyi laifọwọyi, isediwon afẹfẹ aṣọ, ati iyipada awọ irọrun. | 1 | Ṣeto |  | |
| Laifọwọyi Cleaning Device | Laifọwọyi Air Cleaning Device | Isalẹ ti awọn sokiri agọ ni a Building awo ṣe ti PP ohun elo, pẹlu lagbara ikolu ati wọ resistance, ga eti iga, ati ki o ko rorun lati Stick lulú. Apẹrẹ mimọ afẹfẹ aifọwọyi ni idaniloju pe lulú ti o wa ni isalẹ ti agọ sokiri (iyẹfun ti a ti sọ di mimọ laifọwọyi lati isalẹ ti agọ sokiri) ti gba pada ati tunlo ni akoko, eyiti o mu iwọn lilo lilo lulú, ṣe idaniloju akoko iyipada awọ ti o kuru ju, ati iwọn lilo lilo lulú ti o pọju ati akoko iyipada awọ ninu agọ sokiri. | 1 | Ṣeto |  | |
| Idaniloju Aabo: Ni ibamu si apakan 4.3.1 ti GB15607-2008, ayafi fun awọn agbegbe agbegbe bi awọn nozzle iṣan, awọn apapọ fojusi ti daduro lulú ninu awọn powder spraying yara (ie awọn fojusi inu awọn eefi pipe ti awọn powder spraying yara iṣan) yẹ ki o wa kere ju idaji ninu awọn kere ibẹjadi fojusi iye ti awọn lulú. Ti ifọkansi ibẹjadi to kere julọ (MEC) jẹ aimọ, ifọkansi ti o pọ julọ ko gba laaye lati kọja 15g/m ³. Ti ohun elo imukuro bugbamu ba wa ninu eto naa, ifọkansi ti lulú ti daduro ninu paipu eefin ti iṣan itọjade yara itusilẹ lulú ni a gba laaye lati kọja 50% ti ifọkansi ibẹjadi ti o kere ju. "Ni ibamu si awọn data ti awọn lulú, awọn iginisonu otutu ti awọn sprayed lulú jẹ nipa 500 ℃, ati awọn kekere ibẹjadi iye to jẹ 30-90g/m ³. Sibẹsibẹ, awọn ekuru ifọkansi ni yi eni jẹ nikan 9.38 g/m ³, jina ni isalẹ awọn kekere ibẹjadi iye to ti 30-90g/m ni aabo ifosiwewe. | ||||||
| Orukọ nkan | Awọn alaye Nkan | Apejuwe | Opoiye | Ẹyọ | Aworan | |
| Eto imularada | Cyclonic eto | Primary (Large Single) Cyclone Separator | Opin: 1400mm Giga: 5350mm Iyapa iji lile nla gba ilana ti ipinya centrifugal. Awọn lulú ti a gba pada nipasẹ àlẹmọ ti fa mu sinu oluyapa cyclone nla, eyiti o ya sọtọ lulú ultrafine laifọwọyi lati adalu erupẹ-afẹfẹ. | 1 | Ṣeto | |
| Ṣiṣii Cleaning Air iho | Ni ibere lati rii daju iyipada awọ, isalẹ ti agọ sokiri, ẹnu-ọna afẹfẹ, ati awọn paipu asopọ ti ile-iṣọ ti o wa ni titọ ni a ṣe apẹrẹ pẹlu awọn ilẹkun ti o rọrun lati ṣayẹwo ati mimọ, ki o le jẹ ki o ṣe itọju ojoojumọ ati ayewo inu. | 1 | Ṣeto | |||
| Post atunlo eto | Toray Membrane Filter Katiriji (Japan) | Lilo awọn ohun elo ti a bo awo alawọ-imọ-giga (PTFE), igbesi aye iṣẹ ti katiriji àlẹmọ le de ọdọ diẹ sii ju ọdun 5 lọ. O le ṣe àlẹmọ ultrafine lulú ti 0.1-0.3 microns. Gaasi eefi ti wa ni idasilẹ taara ninu ile. Katiriji àlẹmọ jẹ ti imọ-ẹrọ pataki, rọrun lati nu, ati pe o ni igbesi aye iṣẹ pipẹ. | 24 | Awọn nkan | ||
| Post-Filter Recovery irinše | Yi paati ni o ni a egbin lulú gbigba garawa. Katiriji àlẹmọ nlo ohun elo àlẹmọ ti o ni itẹlọrun lati ya afẹfẹ sọtọ, ki oṣuwọn imularada lulú jẹ ≥99.9%. Katiriji àlẹmọ ti di mimọ nipasẹ fisinuirindigbindigbin afẹfẹ afẹfẹ ati rii nipasẹ eto atagba titẹ iyatọ àlẹmọ. | 1 | Ṣeto | |||
| Agbara-ṣiṣe Agbara-Fifipamọ Fan ati South Ventilator Impeller | O jẹ paati bọtini ti ẹrọ imularada lẹhin-àlẹmọ keji. Agbara motor jẹ 30KW, ati iwọn didun afẹfẹ jẹ 20000Nm³/h; pẹlu ẹrọ idinku ariwo ti o ga. | 1 | Ṣeto | |||
| Awọn ẹya: Ko si sisan pada tabi siphon lasan; Ẹrọ gbigbe pneumatic; Konu garawa apẹrẹ fun rorun gbigba ti awọn lulú; Awọn ọna asopọ lulú gbigbe ni wiwo igbẹhin; Ni idapo pelu laifọwọyi lulú pada tube blowback, awọn nikan silinda jẹ rọrun lati nu; Ṣiṣan ati eto opo gigun ti epo; Itọpa afẹfẹ ipadabọ n pese agbara to dara julọ, ilẹ ti o dara, ati ilọsiwaju aabo ti ilana mimọ; Fi sori ẹrọ ẹnu-ọna mimọ ni aaye asopọ ni yara fifa lulú, ati pe oniṣẹ le ṣii ilẹkun taara lati nu inu inu nigbati o ba yipada awọn awọ. Irọrun ati imuse iyara ti iyipada lati dudu si awọn awọ ina jẹ 'niwọn igba ti o ba le rii, o le di mimọ daradara'. | ||||||
| Orukọ nkan | Išẹ | Apejuwe | Opoiye | Ẹyọ | Aworan | |
| Awọn ọna awọ iyipada ati lulú ipese aarin eto | Powder Ipese Center | Ile-iṣẹ Powder imularada | Ti sopọ nipasẹ eto imularada cyclone nla; iṣiṣẹ ile-iṣẹ iyipada iyara, pẹlu iṣẹ ti ipo iyara ati ipo ti o lọra, daapọ irọrun ati ayedero iṣẹ; ilana awọn lulú lati atilẹba lulú tabi awọn titun lulú ẹrọ, ohun ese laifọwọyi fluidization ẹrọ. Ṣepọ iṣakoso itanna, ṣe abojuto ipo nipasẹ aṣawari ipele, oluṣawari ipele n ṣakoso igbega ati isubu ti ẹrọ ifunni lulú, ati ẹrọ ifunni lulú ti ni ipese pẹlu fifa ipadabọ inu kikun ati gaasi olomi. Paipu mimu, fifa lulú, paipu ati ibon sokiri le di mimọ laifọwọyi. Lulú ti a gba pada ni a firanṣẹ taara si ojò ipese lulú, ati cyclone nla ti a ṣepọ ẹrọ mimọ laifọwọyi. | 1 | Ṣeto | |
| Powder Barrel | Ṣiṣu Square Barrel | Awọn ṣiṣu square agba fluidized lulú agba ti wa ni ipese pẹlu kan ga-sisan fluidizer, eyi ti o le dara fluidize awọn lulú ninu awọn lulú agba ati ki o gbe oṣiṣẹ erupẹ si fun sokiri ibon. | 2 | Awọn nkan | ||
| Design Awọn ẹya ara ẹrọ | Nigbagbogbo a gba bi apakan mojuto ti iṣelọpọ adaṣe; Awọn ọna iyapa ese ina lulú sieve (250 μ m pore iwọn); Ile-iṣẹ ipese lulú jẹ apẹrẹ pataki fun iyipada awọ ni iyara, rọpo garawa ipese lulú ibile. Ile-iṣẹ ipese lulú jẹ paati ti a ṣepọ ninu eto iyipada awọ iyara, eyiti o ni ipa lori didara spraying ti ọja ikẹhin. Gbe apoti ti o wa ni erupẹ ti a pese nipasẹ awọn olutaja lulú ni ipo ti garawa lulú ti o ni omi, ati lẹhin lilo, pada apoti erupẹ si ile-itaja; | |||||
| Ilana apẹrẹ | Ọna iṣiṣẹ aṣoju ti ile-iṣẹ ipese lulú ni lati gbe apoti ipese lulú sori tabili gbigbọn. Ni ibamu si awọn ilana ti awọn lulú ipele oluwari, gbogbo powder fifa afamora tubes ti wa ni fi sii sinu awọn lulú, ati awọn fluidization tube ti wa ni lo lati fluidized awọn agbegbe lulú. Awọn fluidized lulú ti wa ni ti fa soke sinu lulú tube nipasẹ awọn lulú fifa ati sprayed jade nipa awọn sokiri ibon. Awọn lulú ti o ti ko sprayed pẹlẹpẹlẹ awọn workpiece ṣubu lori pakà ti awọn spraying yara ati ki o ti wa ni ti fa mu sinu awọn cyclone separator, di adalu air ati lulú. Ninu oluyapa cyclone, lulú ti yapa ati firanṣẹ pada si ile-iṣẹ ipese lulú nipasẹ àtọwọdá ipon ipon. Lati yago fun idoti, iyẹfun ti a pada si ile-iṣẹ ipese erupẹ ti wa ni sisun nipasẹ sieve lulú ṣaaju titẹ si apoti ipese erupẹ. Nigbati o ba n yi awọn awọ pada, gbogbo awọn ifasoke lulú ni a gbe soke lati apoti lulú ati pe a ti yọ apoti lulú kuro ni tabili gbigbọn. Ilana mimọ bẹrẹ, ati gbogbo awọn ifasoke lulú ati awọn paipu mimu ti wa ni isalẹ si ipo mimọ, eyiti o jẹ àtọwọdá fifun ti pẹpẹ gbigbọn. Awọn lulú lori akojọpọ odi ti awọn powder opopona ti wa ni laifọwọyi ti mọtoto nipa fisinuirindigbindigbin air. Lakoko ilana mimọ yii, awọn ogiri inu ti paipu mimu lulú, fifa lulú, paipu ipese lulú, ati ibon fun sokiri ni gbogbo rẹ mọ. Awọn ita ti awọn lulú fifa le ti wa ni ti mọtoto pẹlu kan Afowoyi fifun ibon. Pa apoti lulú, da pada si ile-itaja, ki o rọpo rẹ pẹlu apoti awọ awọ miiran. Awọn ti o ku lulú ninu awọn eto ti wa ni tunlo sinu egbin lulú hopper. Paipu imularada lati oluyapa cyclone si ile-iṣẹ ipese lulú tun jẹ mimọ pẹlu afẹfẹ fisinuirindigbindigbin. Lẹhin ilana mimọ ti pari, o le bẹrẹ spraying awọ miiran. A ṣe iṣeduro lati firanṣẹ lulú ti a tunlo sinu erupẹ erupẹ egbin laarin awọn iṣẹju diẹ akọkọ ti iṣelọpọ awọ atẹle, ati pe ko lo. | |||||
| Orukọ nkan | Awọn alaye Nkan | Apejuwe | Opoiye | Ẹyọ | |
| Itanna Iṣakoso eto | Central Iṣakoso eto ti lulú spraying yara | Agbeko-agesin inaro PLC Central Iṣakoso System fun sokiri Booth Powder Ipese | Siemens agbeko-agesin si aarin Iṣakoso eto, ore eda eniyan-ẹrọ wiwo, lilo awọn aami ayaworan, rọrun lati ṣiṣẹ. Ni wiwo le ṣe afihan ipo iṣẹ ti eto gẹgẹbi afẹfẹ ati ibon fun sokiri, pẹlu awọn iṣẹ lọpọlọpọ gẹgẹbi eto paramita, ifihan alaye itaniji, itọsi itọju, ati aabo ilẹkun minisita. O ni awọn iṣẹ bii iduroṣinṣin iṣakoso, iduro ti a fi agbara mu ti igbega, oluṣakoso ọgbọn eto, itaniji wiwa ina, iṣakoso ibẹrẹ ati iduro ti agọ sokiri, iṣakoso ṣiṣi ati pipade ti ipese agbara akọkọ, iṣẹ ikọlu ti o dara, ati ibamu pẹlu awọn ajohunše ile-iṣẹ European CE. | 1 | Ṣeto |
| Iṣẹ: Gbogbo awọn paati jẹ awọn ohun elo itanna orukọ iyasọtọ, ẹri-mẹta, ati gbogbo awọn fifọ iyika jẹ Siemens. Didara naa jẹ iduroṣinṣin. Awọn ohun elo itanna ati awọn ila ni ibamu pẹlu awọn ipese ti "Awọn ohun elo Itanna ni Awọn agbegbe Spray" ati "Awọn ohun elo Itanna ni Imudaniloju ati Awọn agbegbe Imudaniloju eruku" ni GB15607-2008 4.8.1, ati awọn ila itanna ti nwọle si agọ sokiri ni ibamu pẹlu awọn ipese ti GB50058. | |||||
| Orukọ nkan | Apejuwe | Opoiye | Ẹyọ | |||
| Powder yara bugbamu-ẹri ẹrọ eto | A716/IR3 Point Iru ina Oluwari | Ọja yii ti ni igbega si ero isise 32-bit kan, ni idapo pẹlu awọn algoridimu pupọ ti o dagbasoke ni pataki fun wiwa ina. Lakoko ti o ni ilọsiwaju iyara esi, o tun ni ajesara giga si awọn itaniji eke. O le lo si awọn ohun elo inu ati ita gbangba pẹlu nọmba nla ti awọn orisun itaniji eke. | 1 | Ṣeto | ||
| Big Whirlwind bugbamu ẹri System | Post-Filter Flameproof àtọwọdá | Ti fi sori ẹrọ laarin agbawọle afẹfẹ nla ati àlẹmọ, awọn mita 3 jinna si fireemu àlẹmọ. Nigbati titẹ iyipada ti àtọwọdá flameproof tobi ju titẹ ti a ṣeto lọ, àtọwọdá flameproof tilekun. Imọ-ẹrọ ti ko ni ina le ṣe idiwọ bugbamu naa lati tan kaakiri si ohun elo iwaju-iwaju, yago fun bugbamu “atẹle” tabi sisun. Ilana naa ni lati lo titẹ ti ipilẹṣẹ lakoko bugbamu lati Titari àtọwọdá gbigbe lati dènà ina bugbamu ati titẹ. Ipo fifi sori ẹrọ wa laarin ipele aarin ati ipele isalẹ ti fireemu àlẹmọ. | 1 | Ṣeto | ||
| Bugbamu ẹri àlẹmọ eto | Ẹrọ Itaniji Iwari Iyatọ Ipa | Fi sori ẹrọ laarin awọn oke Layer ati isalẹ Layer ti awọn àlẹmọ fireemu. Nigbati titẹ naa ba kọja iwọn ti a ṣeto, eto iṣakoso n funni ni itaniji, ti nfa lati ropo ano àlẹmọ, ayokele yiyi, ati ẹrọ ipadabọ afẹfẹ. | 1 | Ṣeto | ||
| Ẹ̀rọ Afẹ̀fẹ́ Aláìfẹ́fẹ́ (Ẹ̀rọ Ìyọnu Afẹ́fẹ́) | Ẹrọ atẹgun ti ko ni ina ni panẹli ti ko ni ina, disiki rupture, laini asopọ ina, ati ohun mimu. Disiki rupture ti ni ipese pẹlu ẹrọ ifihan agbara, eyiti o le sopọ si minisita iṣakoso tabi itaniji nipasẹ laini asopọ ti ina, ati sopọ pẹlu afẹfẹ tabi ohun elo miiran. Brand: Huili, pese awọn ijabọ idanwo wiwa ati iwe-ẹri. | 1 | Ṣeto | |||
| Pneumatic Powder Pada àtọwọdá | Awọn pneumatic lulú pada àtọwọdá gba eeru lati eeru 斗 ati ki o discharges o si rere titẹ pada paipu. Iwọn iṣẹ ṣiṣe ti àtọwọdá pneumatic jẹ ipinnu ni ibamu si akoko naa. Aarin laarin awọn pneumatic àtọwọdá ati eeru 斗, awọn air titẹ ti awọn eeru 斗 ati awọn pneumatic àtọwọdá, ati awọn air titẹ ti awọn pneumatic àtọwọdá ati awọn gbigbe opo ti wa ni iwọntunwọnsi. | 2 | Awọn eto | |||
